CO. машинного оборудования тяжелой индустрии Шанхая Banghuai, Ltd.
| Место происхождения: | Шанхай |
|---|---|
| Фирменное наименование: | Shanghai banghuai Heavy Industry Machinery Co., Ltd |
| Сертификация: | ISO9001 |
| Номер модели: | 6s |
| Количество мин заказа: | 1 |
| Цена: | Price negotiable |
| Время доставки: | 5-8 дней работы |
| Условия оплаты: | L/C, D/A, D/P, T/T, западное соединение, MoneyGram |
| Поставка способности: | 100 |
| Максимальный размер частицы: | 2 | Концентрация питания: | 25-30 |
|---|---|---|---|
| Для руды: | 30-60 | Wate мытья таблицы: | 80-150 |
| Продольный наклон: | 1,4 | Коэффициент длины мезы: | 2,6 |
| Сила мотора: | 1,1 | ||
| Высокий свет: | центробежный концентратор золота 1.5kw,машина железной руды питания 30mm,Концентратор золота железной руды центробежный |
||
1, Характеры продукции

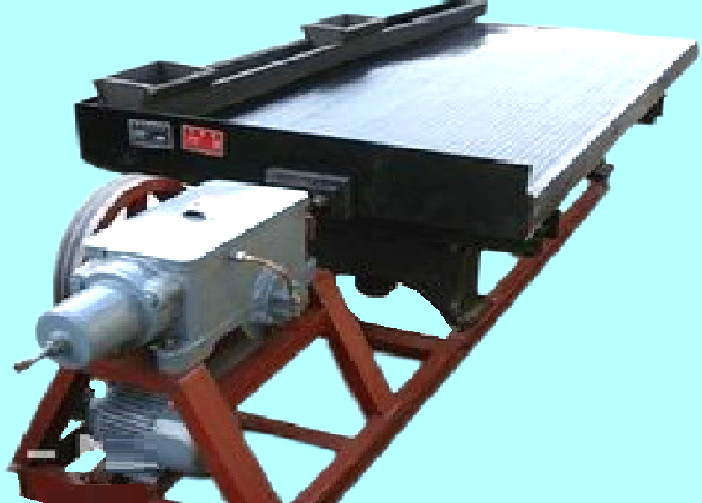

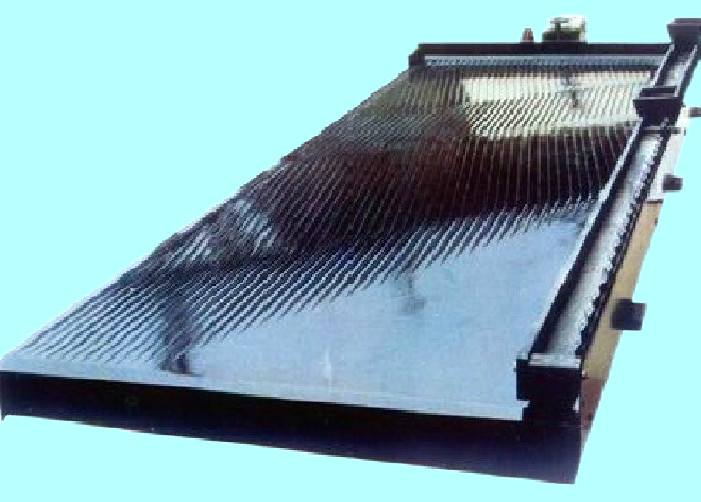

шейкер 6 s (также известный как шейкер 6S, шейкер beneficiation и шейкер FRP) принадлежит оборудованию beneficiation силы тяжести, развитому от плоского парашюта, и позже сформировал свою собственную систему, который характеризует свое несимметричное reciprocating движение. Шейкер 6 s составлен 3 частей: поверхность кровати, рамка и механизм передачи. Поверхность кровати трапецоидальна или ромбическа, с поперечным наклонением 1 ° | ° 5. Ринв руды питаясь и ринв воды питаясь установлены над склонным краем. Прокладки кровати аранжированы продольно на поверхности кровати, и их уменшениях высоты от управляя конца к противоположной стороне. Вся поверхность кровати поддержана рамкой, и прибор передачи установлен на один конец поверхности кровати. Последнее может сделать движение поверхности кровати вперед и имеет характеристики быстрого возвращенного движения причаливая концу, который вызван движением с различной скоростью.
шейкер 6-s общее оборудование beneficiation для отделять тонкозернистые руды. При обработке руд металла, эффективный ряд размера частицы beneficiation 3 | 0.019mm, и размер частицы верхнего предела могут достигнуть 10mm. Выдающее преимущество шейкера 6 s высокая точность разъединения. После одного разъединения, высокосортный концентрат или ненужные tailings можно получить, и множественные продукты можно соединиться в то же время. Плоский шейкер 6 s легок для того чтобы позаботиться об и отрегулироваться. Основной недостаток что оборудование покрывает обширный район и перерабатывающие мощности в район завода блока низки.
2, Технические параметры
название |
блок |
Таблица грубозернистого песка |
Точная таблица песка |
slimer |
|
Размер мезы |
длина |
mm |
4450 |
4450 |
4450 |
Сторона привода широко |
mm |
1855 |
1855 |
1855 |
|
Сконцентрируйте широкое |
mm |
1546 |
1546 |
1546 |
|
Максимальный размер частицы |
mm |
2 |
0,5 |
0,15 |
|
Для руды |
t/d |
30-60 |
10-20 |
15-25 |
|
Концентрация питания |
% |
25-30 |
20-25 |
15-25 |
|
отключение |
mm |
16-22 |
11-16 |
8-16 |
|
частота |
f |
15-48 |
48-53 |
50-57 |
|
Вода мытья таблицы |
t/d |
80-150 |
30-60 |
10-17 |
|
Поперечный наклон |
° |
2.45-4.5 |
1.5-3.5 |
1-2 |
|
Продольный наклон |
% |
1,4 |
0,92 |
… |
|
Угол Countertop |
° |
32-42 |
40 |
42 |
|
Зона обработки |
… |
7,6 |
7,6 |
7,6 |
|
Коэффициент длины мезы |
… |
2,6 |
2,6 |
2,6 |
|
Сила мотора |
KW |
1,1 |
1,1 |
1,1 |
|
3, Принцип деятельности
Применение трясти таблицу имеет историю почти 100 лет. Первоначальная тряся таблица была сделана для обогащения угля в 1890 путем использование несимметричного reciprocating движения поверхности кровати причиненного ударом. Шейкер 6 s для beneficiation (шейкера beneficiation) был сделан A. Wilfley из 1896 до 1898 и принимает эксцентричный механизм локтя. В 1918, plantio сделало другой механизм передачи с кулачковым рычагом. Эти 2 6 структуры шейкера s главных все еще в пользе после улучшения. После Второй Мировой Войны, Германия сделала быстрый шейкер 6 s с приводом от эксцентрика. Тип 6 шейкер весны инерции s успешно был начат в 1964 и был популяризован и был приложен в продукции.
4. Складывая основная структура

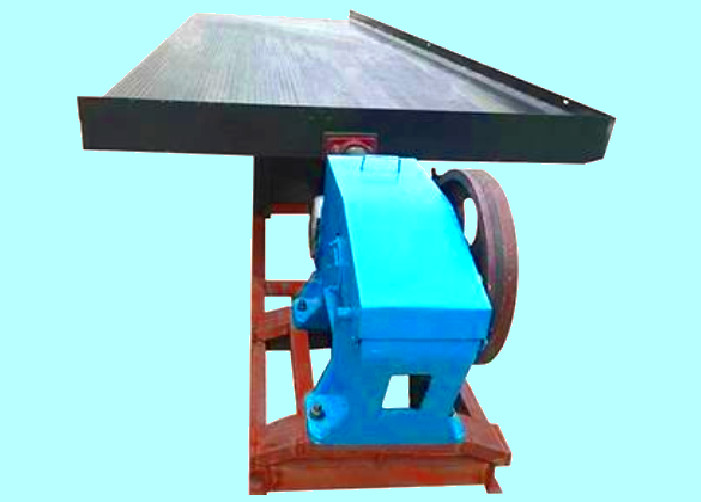

Шейкер главным образом составлен 8 частей: голова кровати, мотор, регулятор наклона, поверхность кровати, ринв руды, цистерна с водой, входящая прокладка и система смазки. Reciprocating движение осуществлено расшатанным механизмом передачи ведущего шатуна. Мотор управляет большим шкивом для того чтобы управлять кривошином для того чтобы вращать через ременную передачу, и коромысло двигает вверх и вниз. Когда коромысло двигает вниз, плита локтя нажимает задний вал и reciprocating штангу для того чтобы двинуть назад. Весна обжата, и поверхность кровати соединена с reciprocating штангой через место рычага. Поэтому, в это время, поверхность кровати также двигает назад. Когда коромысло двигает вверх, оно нажато напряжением расширения весны, после этого поверхность кровати двигает вперед.
